Печь для выплавки ферросилиция

1. Руднотермическая печь для ферросилиция применяет стационарный корпус печи с двумя отверстиями для выпуска чугуна.

2. Полузакрытая конструкция с низким дымовым колпаком.

3.Применяются самообжигающиеся электроды. Для подъема-спуска электродов применяются гидравлический ручной режим и автоматический режим с компьютерным управлением, электроды плотно удерживаются конусным кольцом, гидравлический цилиндр проводящей пластины ослабляется, применяются два комплекта фрикционного кольца и подъемного цилиндра для автоматического перепуска мерной длины, диаметр окружности распределения электродов может регулироваться.

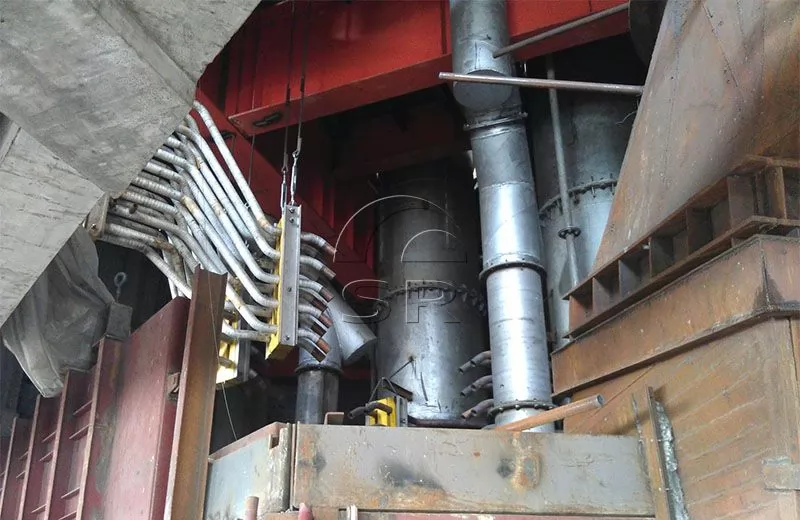

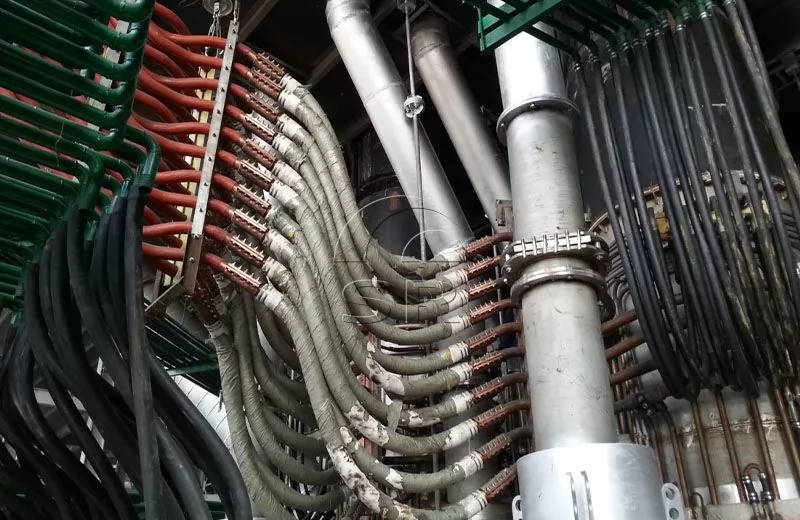

4. В короткой сети используются компенсатор с водяным охлаждением, медная трубка с водяным охлаждением, водоохлаждаемый кабель и токопроводящая пластина с водяным охлаждением, а также применяется новая энергосберегающая структура короткой сети в виде внешнего треугольника.

5. Система подачи материалов обеспечивает подачу материалов с высокого бункера по подводной трубе или ручную подачу материалов перед печью.

6. Используется системы циркуляционного водяного охлаждения, предусматривается система хранения запаса воды на высоком уровне для предотвращения повреждения деталей из-за внезапного перерыва электропитания, а также используется автоматическая система сигнализации о перегреве.

7. Используется гидравлическая система в виде интегрированного блока с вставным клапаном, в качестве гидравлической среды применяется вода-этиленгликоль.

8. Электропечь оснащается энергосберегающим трансформатором с низкими потерями, способным длительно работать под перегрузкой 20%, с электрическим регулированием напряжения без нагрузки, принудительной циркуляцией масла и водным охлаждением, совершенным устройством защиты от повышенной температуры масла и газовой защитой.

9. Управление перепуском электродов выполняется ПЛК, подъем и спуск электродов осуществляется в режиме ручного управления для достижения баланса трехфазных мощностей.

Состав погружной печи ферросилиция:

В основном он состоит из корпуса печи, кожуха печи, полузакрытой крышки печи, футеровки печи, системы коротких сеток, системы водяного охлаждения, системы дымоудаления, системы пылеудаления, корпуса электрода, электрододержателя, системы давления и подъема электрода, системы загрузки и разгрузки. система и контроллер, устройство прожига, гидравлическая система, система охлаждающей воды, система короткой сети, трансформатор с погружной дуговой печью и система управления и защиты высокого напряжения, система управления и защиты низкого напряжения, система разрядки, операционная система компьютера, вода -охлаждаемый кабель и т.д. Другие аксессуары, системы пылеудаления, градирни и т. д. доступны по мере необходимости.

Система подачи сырья: Бункер, подающая труба

Корпус печи: корпус печи, кожух печи, опорная балка поддона, кольцо колошника, футеровка печи

Полузакрытая крышка печи: полузакрытый колошник, боковая панель крышки печи и дверца печи, уплотнительное устройство электродов, дымовая труба, дымовой колпак на выходе и вытяжная труба

Короткая сеть: компенсатор, токопроводящая медная шина, система подвешивания короткой сети, коллекторное кольцо и кронштейн, кабель, токопроводящая пластина

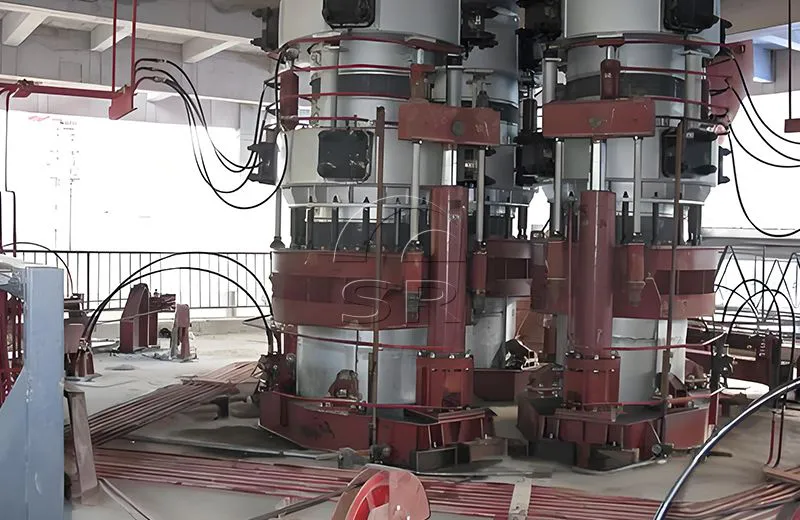

Электродное устройство: цилиндр-держатель электрода, кожух электрода, зажимное устройство электрода, устройство нажатия и отпускания электрода, устройство подъема-спуска электрода, регулировка направления и окружности распределения электродов, стальная платформа

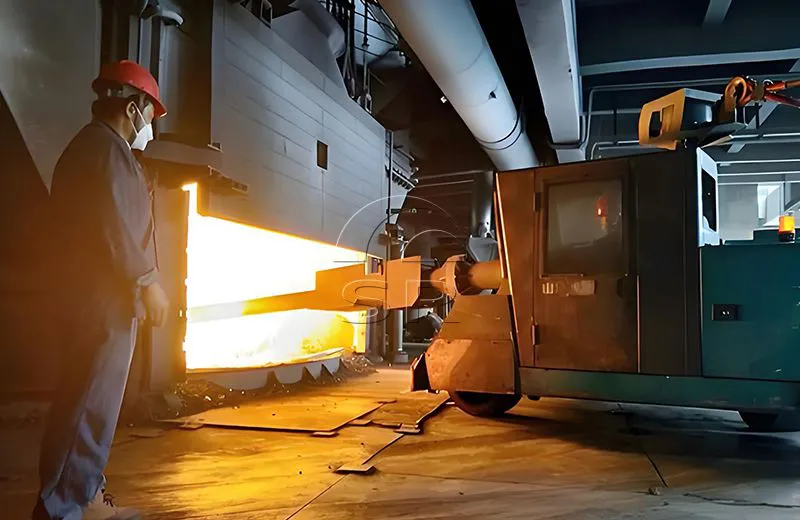

Устройство для прожига летки: короткая сеть устройства для прожига летки, направляющий рельс и направляющий ролик устройства, корпус устройства, графитовый электрод, изоляционный материал

Система охлаждающей воды: распределитель входной воды, резервуар для сбора обратной воды, труба охлаждающей воды, труба обратной воды, манометр, термометр, клапан.

Гидравлическая система: зажимный цилиндр электрода, цилиндр зажима и отпускания фрикционного кольца, цилиндр нажатия и отпускания электрода, гидравлическая насосная станция, электродвигатель, клапан управления, аккумулятор, внешний маслопровод

Трансформатор электропечи

Низковольтная электрическая система: управление низковольтной аппаратурой, шкаф питания низкого напряжения, шкаф защиты низкого напряжения, пульт управления подъемом-спуском электродов

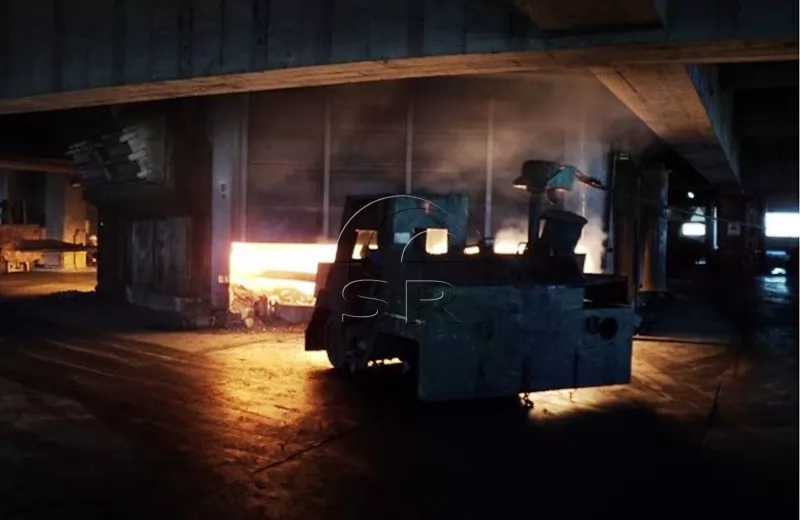

Система разгрузки: разгрузочный тигель, разгрузочная машина

Загрузочная лебедка

Используя наилучшую имеющуюся технологию (BAT), печь для выплавки ферросилиция, разработанная и изготовленная Sanrui, использует передовую технологию трубчатой крышки печи с водяным охлаждением, технологию трубчатой стенки печи с водяным охлаждением, технологию токоподводящей траверсы из медно-стальной композитной пластины, технологию выпуска металла EBT, технологию кабеля большого сечения с водяным охлаждением, технологию управления PLC, технологию высокого импеданса, вспомогательные энергетические технология с применением инжекторов кислорода и углерода и кислородной горелки, технологию работы с обогащением кислородом, технологию горячей загрузки жидкого чугуна и т.д.

Мы предоставляем серию конструкций крышки печи для использования на различных печах для выплавки ферросилиция. Решение закрытой крышки печи делает плавку и техническое обслуживание более безопасными. Крышки печи обычно изготавливается из стальных листов с водяным охлаждением, но также может использоваться комбинированные решения, сочетающие стальные листы с водяным охлаждением и огнеупорные материалы. Герметичное уплотнение обеспечивает низкий уровень выбросов, а также эффективный сбор и утилизацию газа CO.

Минимизировать потребление энергии, кокса и электродной массы.

Достичь высокой производительности и коэффициента извлечения металлов, особенно при использовании окатышей.

Можно эффективно использовать очищенный газ CO в различных заводских применениях.

Подогревать до 600°C, экономить 70 кВтч на тонну выплавленного металла при повышении температуры на каждые 100°C.

Можно снизить эксплуатационные расходы и снизить выбросы CO₂ и пыли.
