Индукционная катушка

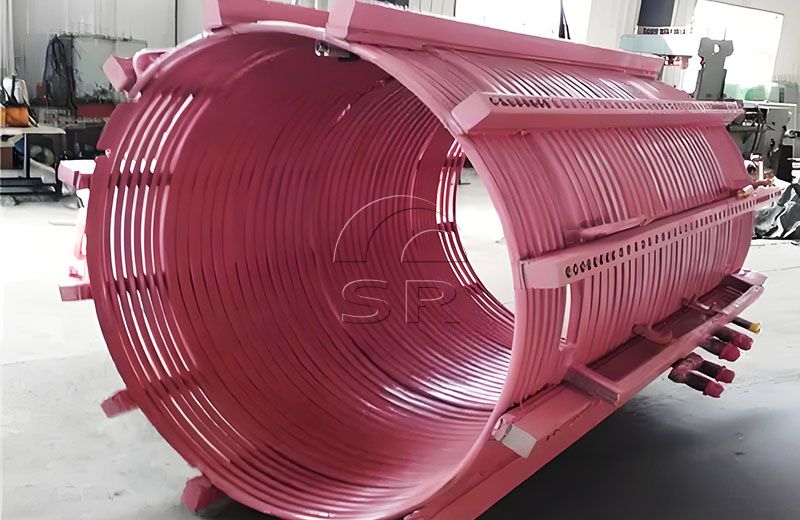

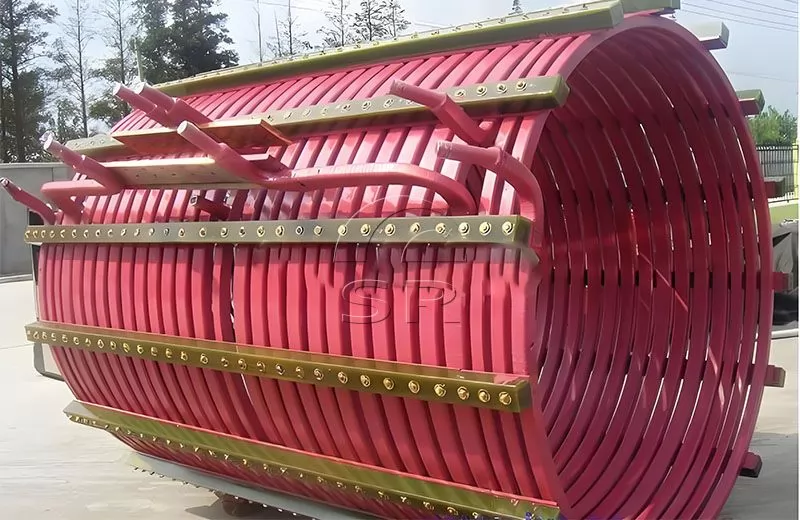

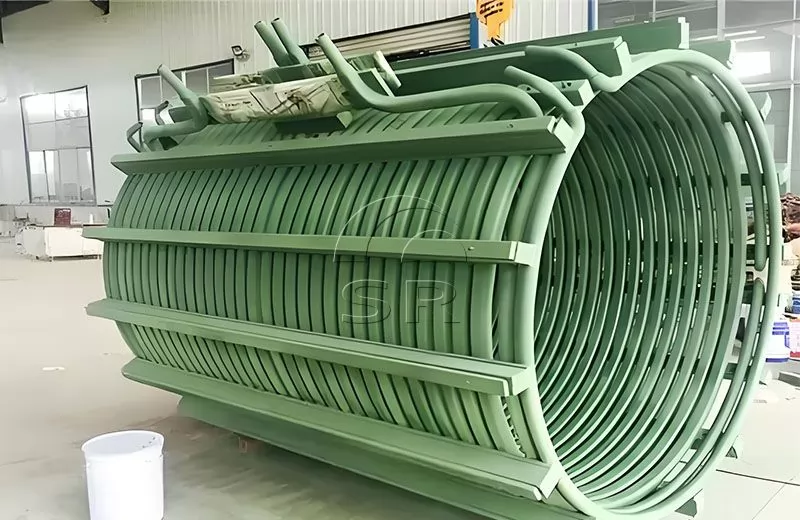

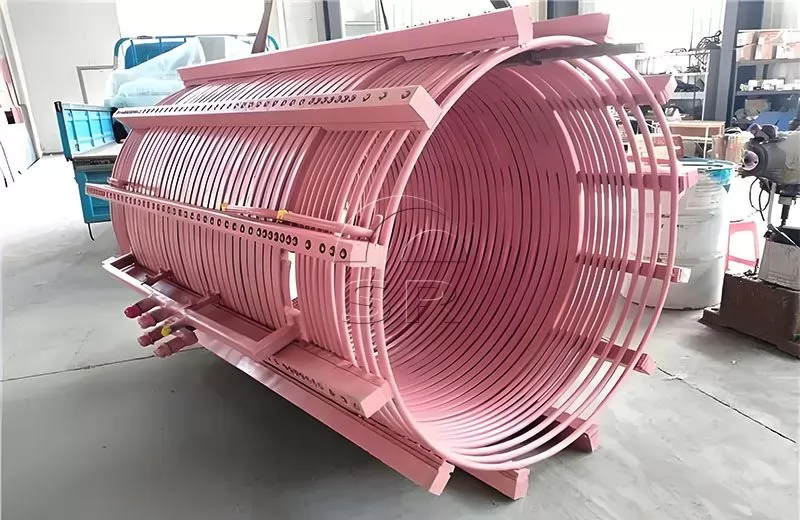

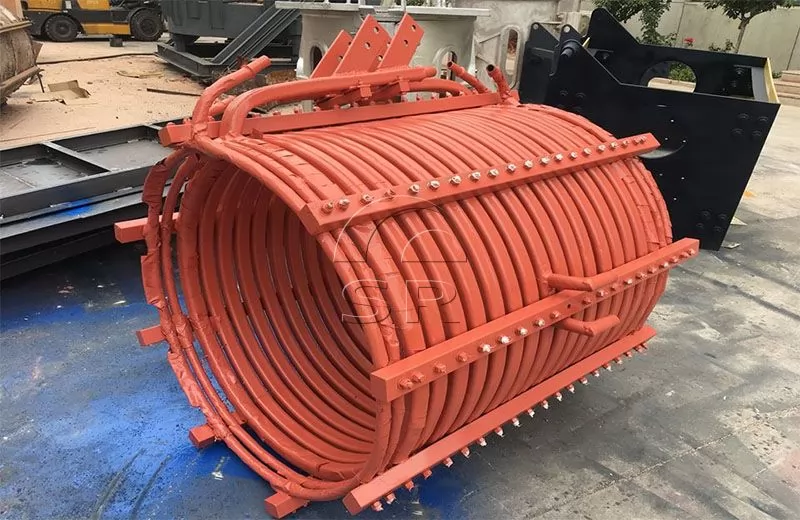

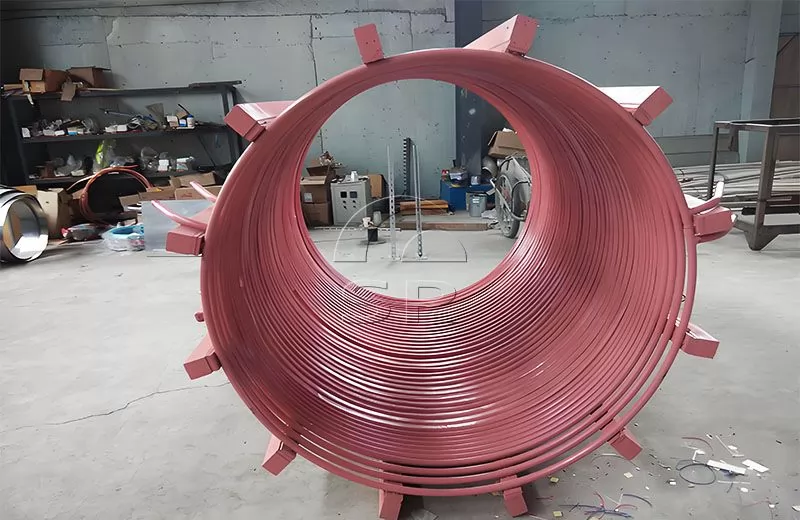

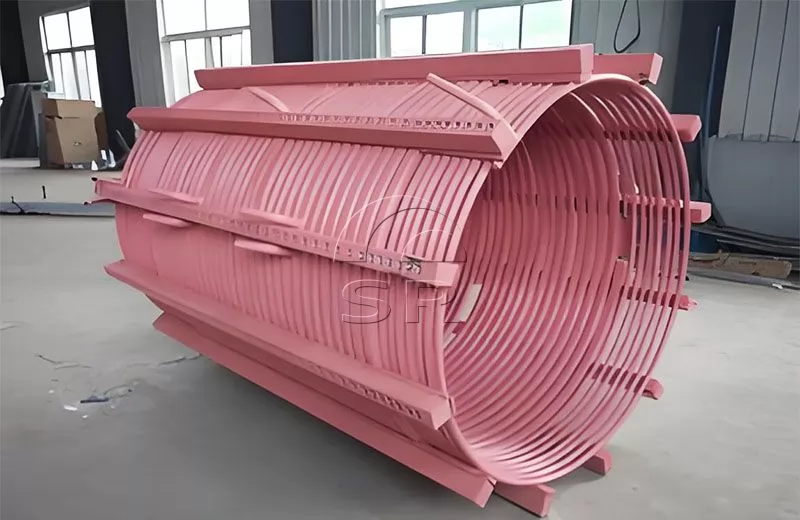

Индукционная катушка индукционной печи: индукционная катушка является сердцем индукционной печи, преобразует электромагнитную энергию в тепловую энергию для плавления металлической шихты в тигле, изготовлена из прямоугольных медных труб и намотана в многовитковую катушку в спиральной форме. Ее поверхность покрыта высокопрочной изоляционной краской и обмотана изоляционной лентой, между витками среднечастотной печи также наносится клей-огнеупорный цемент, над и под индукционной катушкой предусмотрено кольцо водяного охлаждения.

Эффект нагрева катушки среднечастотной индукционной печи не только зависит от величины рабочего тока индукционной катушки, но и напрямую связан с формой индукционной катушки, количеством витков, длиной выводящей медной трубы, материалом и формой заготовки и другими факторами. Поэтому при проектировании катушки среднечастотной индукционной печи, прежде всего, следует руководиться кольцевым эффектом, скин-эффектом, эффектом острого угла и эффектом близости индукционной катушки.

Функция катушки среднечастотной индукционной печи заключается в передаче индуцированного тока, затем в достижении цели нагрева заготовки. Индукционная катушка является важным компонентом среднечастотной индукционной печи. Форма катушки должна определяться в соответствии с формой поверхности нагрева заготовки. Медная труба в индукционной части должна быть параллельна или равноудалена от поверхности нагрева заготовки, и направление потока тока между соседними витками должно быть одинаковым.

При закупке катушки среднечастотной индукционной печи необходимо сначала определить мощность нагрева, температуру нагрева, ритм нагрева и спецификацию заготовки среднечастотной индукционной печи, кроме того, также нужно указать величину вводного напряжения, положение вертикального ряда, положение входа и возврата воды, высоту центра катушки и длину индуктора, при необходимости указать общее количество электротермических конденсаторов. Только после определения этих параметров заказанная катушка среднечастотной индукционной печи не будет иметь проблем и соответствует существующему среднечастотному источнику питания для достижения проектного эффекта нагрева.
