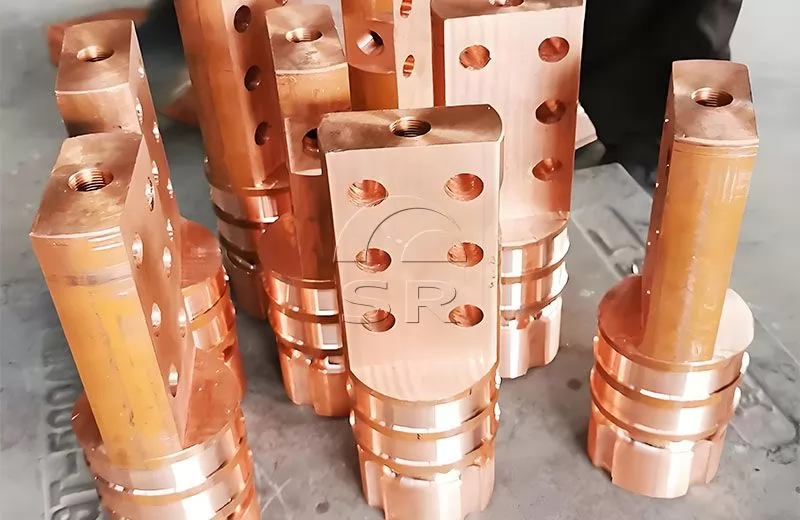

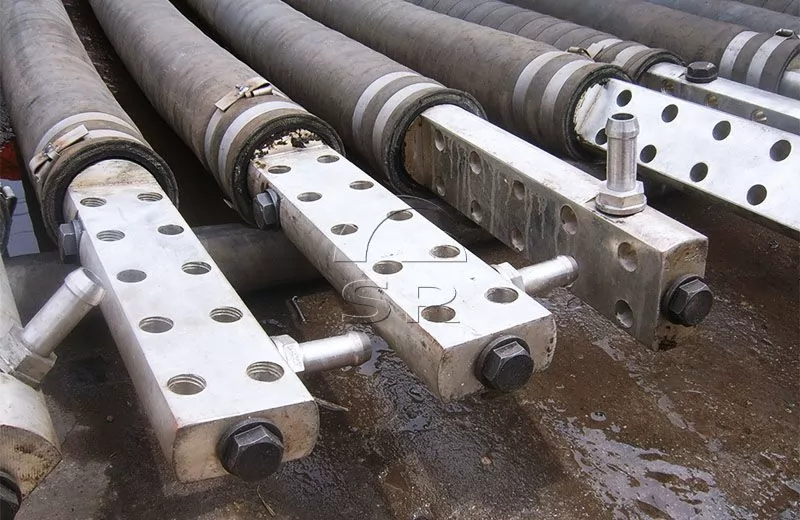

Высококачественный электрод водоохлаждаемого кабеля изготовлен из сплошной прутковой меди путем точения и фрезерования, с пассивированной или луженой поверхностью;
провод с лаковой изоляцией оплетен намоточной машиной с ЧПУ, имеет высокую гибкость и небольшой радиус изгиба;
в качестве наружной защитной оболочки используется синтетическая резиновая труба с усиленным слоем ткани, характеризующаяся высокой устойчивостью к давлению.
Втулка и электрод закреплены с помощью хомутов из красной меди или нержавеющей стали путем холодного прессования на специальном оборудовании, что обеспечивает высокую герметичность и низкую вероятность утечки.

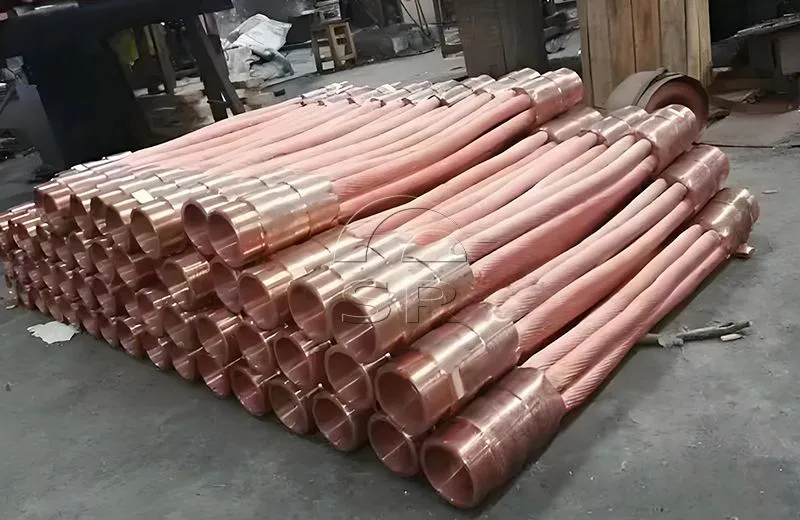

Водоохлаждаемый кабель Введение

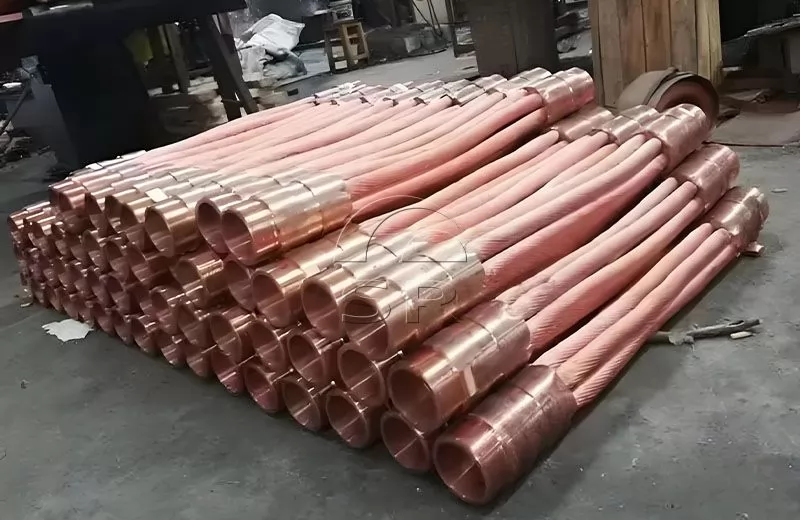

1) Обычный электрод водоохлаждаемого кабеля изготовлен из медной трубы и медной шины путем сварки, не плотно соединяются с оборудованием;
провод скручен из медной обнаженной проволоки с большим радиусом изгиба;
в качестве наружной защитной оболочки используется обычный резиновый шланг с низкой устойчивостью к давлению;
втулка и электрод закреплены обычными хомутами с низкой герметичностью и высокой вероятностью утечки.

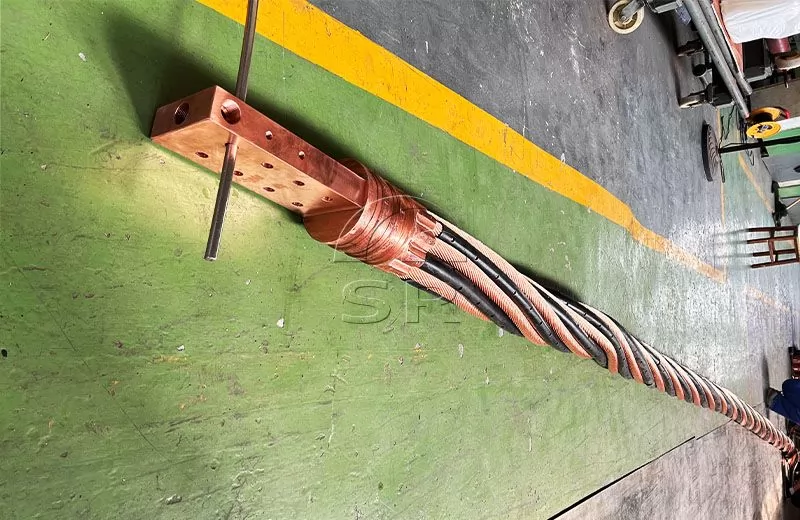

2) Высококачественный электрод водоохлаждаемого кабеля изготовлен из сплошной прутковой меди путем точения и фрезерования, с пассивированной или луженой поверхностью;
провод с лаковой изоляцией оплетен намоточной машиной с ЧПУ, имеет высокую гибкость и небольшой радиус изгиба;
в качестве наружной защитной оболочки используется синтетическая резиновая труба с усиленным слоем ткани, характеризующаяся высокой устойчивостью к давлению.
Втулка и электрод закреплены с помощью хомутов из красной меди или нержавеющей стали путем холодного прессования на специальном оборудовании, что обеспечивает высокую герметичность и низкую вероятность утечки.
Требования к эксплуатационным характеристикам кабелей с водяным охлаждением
Требования к рабочим характеристикам водоохлаждаемого кабеля:
1) Резиновый шланг наружной защитной оболочки водоохлаждаемого кабеля выдерживает пробивное напряжение V не ниже 2300 В.
2) Резиновый шланг наружной защитной оболочки водоохлаждаемого кабеля выдерживает рабочее давление воды P не ниже 0,6 МПа.
3) Нет утечки охлаждающей воды из соединения резинового шланга наружной оболочки с электродом.
4) Гибкий провод и электрод закрепляются путем холодного прессования на специальном оборудовании.
5) Растягивающая сила при испытании кабеля с номинальной площадью сечения 200 мм2 составляет 15 кН, увеличивается на 5 кН соответственно с каждым увеличением номинальной площади сечения водоохлаждаемого кабеля на 100 мм2.
6) Максимальная температура поверхности водоохлаждаемого кабеля (включая соединения) не более 40 градусов Цельсия.
Виды и характеристики водоохлаждаемого кабеля:

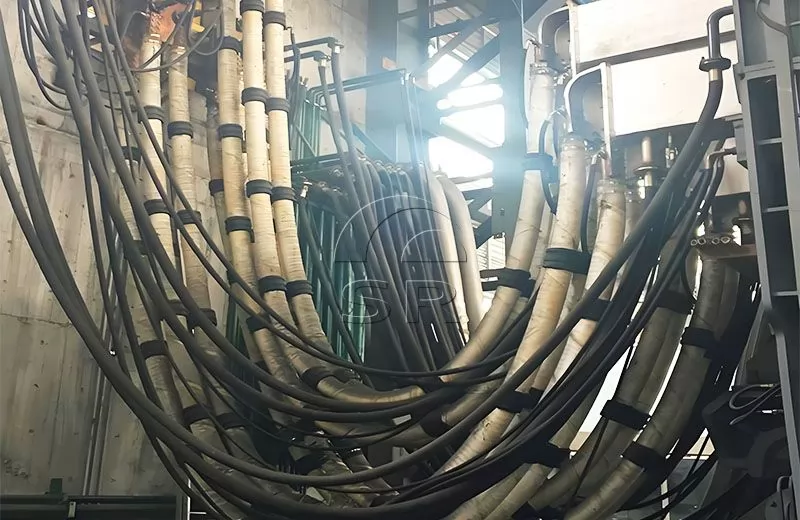

Водоохлаждаемый кабель для электродуговой печи
Водоохлаждаемый кабель для электродуговой печи: залуженная поверхность электрода характеризуется высокой устойчивостью к коррозии, высокой электропроводностью; на конце электрода имеется подъемное кольцо, удобное для установки на месте; крепление резинового шланга и электрода выполнено двумя хомутами из нержавеющей стали, обеспечивающими безопасность и надежность, в качестве наружной защитной оболочки используется высококачественный резиновый шланг, характеризующийся высокой гибкостью и изгибаемостью; гибкий провод изготовлен из высокопрочного проводника с лаковой изоляцией, устойчивого к коррозии и исключающего поверхностный эффект.
Водоохлаждаемый кабель для электропечи сопротивления
Водоохлаждаемый кабель для электропечи сопротивления: электрод обрабатывается с использованием сплошной прутковой меди; гибкий провод изготовлен из проводника с лаковой изоляцией, исключающего образование патины при длительной эксплуатации; резиновый шланг наружной защитной оболочки устойчив к высокому рабочему давлению воды и не разрывается; канал охлаждающей воды беспрепятственный, эффект охлаждения положительный; резиновый шланг наружной защитной оболочки устойчив к высокому пробивному напряжению, обеспечивает безопасность и надежность передачи большого тока; различные спецификации и модели для выбора пользователем.
Водоохлаждаемый кабель для печи электрошлакового переплава
Водоохлаждаемый кабель для печи электрошлакового переплава: электрод может быть изготовлен в разных видах (вид плоского фланца; вид раструба; вращающийся электрод), имеются три положения входа и выхода воды (на боке электрода; на плоскости фланца; на торце электрода); гибкий провод изготовлен из проводника с лаковой изоляцией, исключающего образование патины при длительной эксплуатации; резиновый шланг наружной защитной оболочки устойчив к высокому рабочему давлению воды и не разрывается; канал охлаждающей воды беспрепятственный, эффект охлаждения положительный; резиновый шланг наружной защитной оболочки устойчив к высокому пробивному напряжению, обеспечивает безопасность и надежность передачи большого тока; различные спецификации и модели для выбора пользователем.
Водоохлаждаемый кабель для руднотермической печи
Водоохлаждаемый кабель для руднотермической печи: электрода изготовлен из красной меди Т2, вид электрода может определяться в соответствии с требованиями пользователя; залуженная поверхность; положения входа и выхода воды могут быть определены в зависимости от места установки оборудования пользователя; резиновый шланг наружной защитной оболочки устойчив к высокой температуре и огню, подходит для работы с руднотермической печью; передается большой ток с высокой безопасностью и надежностью.
Водоохлаждаемый кабель для вакуумной печи
Водоохлаждаемый кабель для вакуумной печи: электрод кабеля имеет один раструбный конец в виде стопорной гайки, соединенный с индукционной катушкой в вакуумной печи, другой конец в виде плоского фланца, соединенный с конденсатором; резиновый шлаг наружной защитной оболочки кабеля имеет конусное уплотнительное кольцо для обеспечения герметичности соединения с корпусом вакуумной печи; наружная защитная оболочка участка водоохлаждаемого кабеля внутри вакуумной печи защищена от высокой температуры; охлаждающая вода для водоохлаждаемого кабеля напрямую входит в индукционную катушку в вакуумной печи на циркуляционное охлаждение; такой кабель широко применяется для печей вакуумного спекания с неодимовым магнитом, может использоваться взамен импортных кабелей.
Водоохлаждаемый кабель для индукционной печи средней частоты
Водоохлаждаемый кабель для индукционной печи средней частоты: в качестве гибкого провода используется проводник с лаковой изоляцией, обеспечивающий передачу тока средней частоты без поверхностного эффекта; высокая эффективность передачи электрической энергии, небольшое тепловыделение; резиновый шланг наружной защитной оболочки не легко стареет; провод с лаковой изоляцией подвергнут смягчению, обеспечивает небольшое напряжение в соединении с электродом; соединение электрода водоохлаждаемого кабеля с гибким проводом не обрывается в случае повторного наклона и переворачивания печи.
