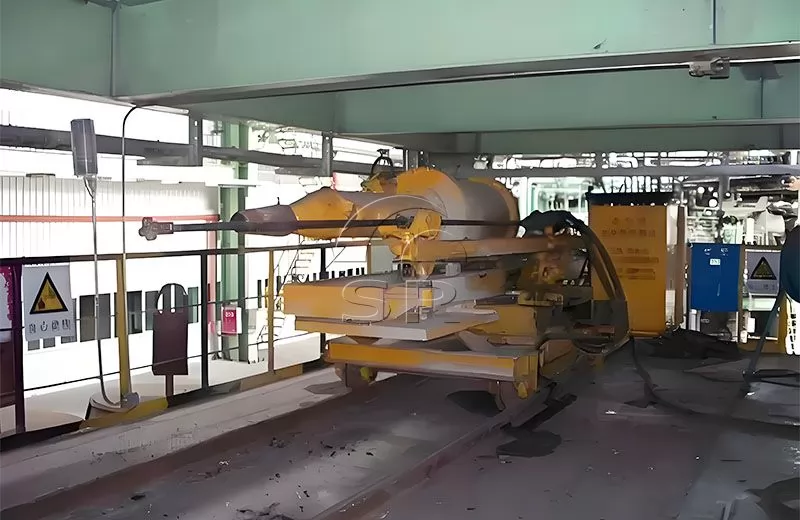

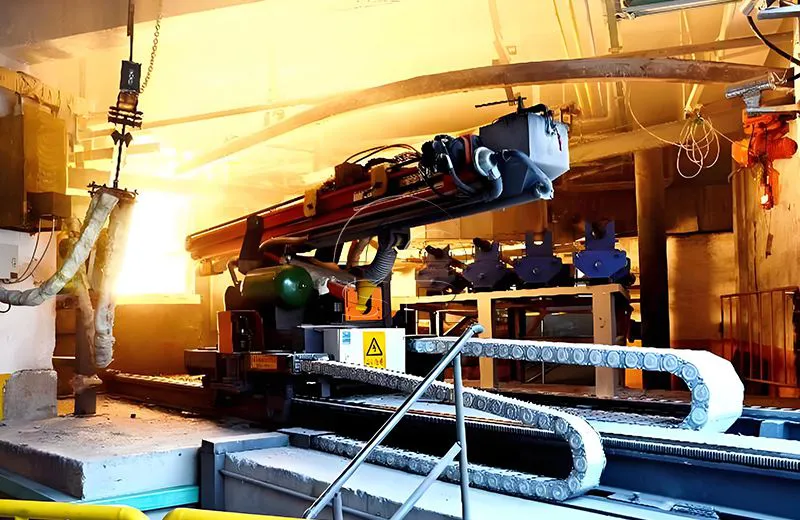

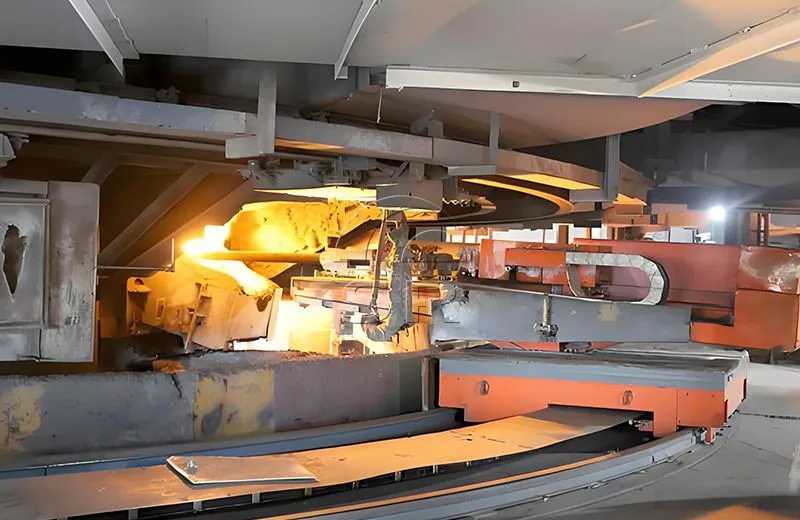

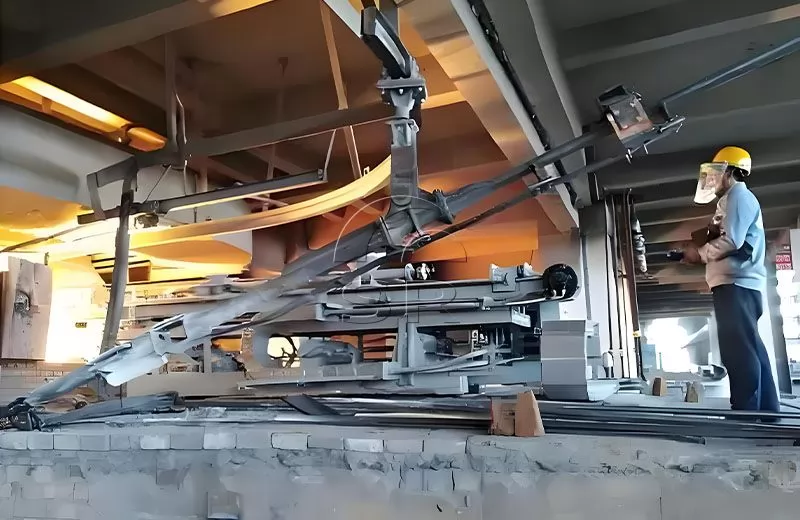

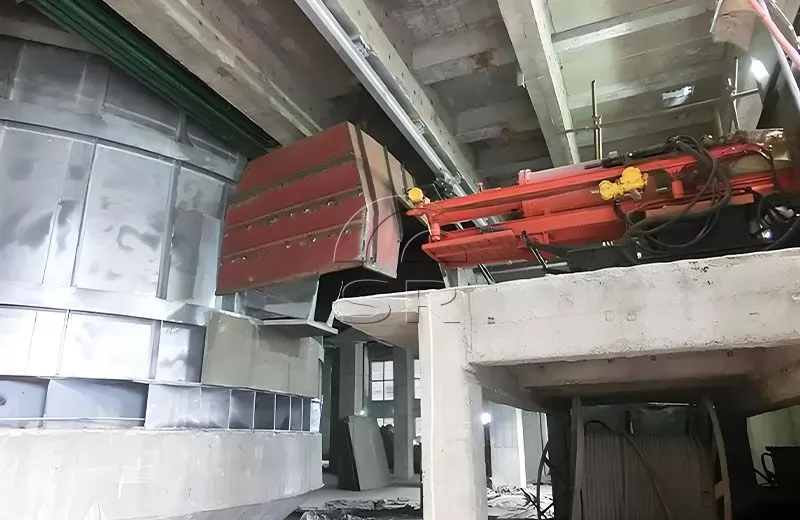

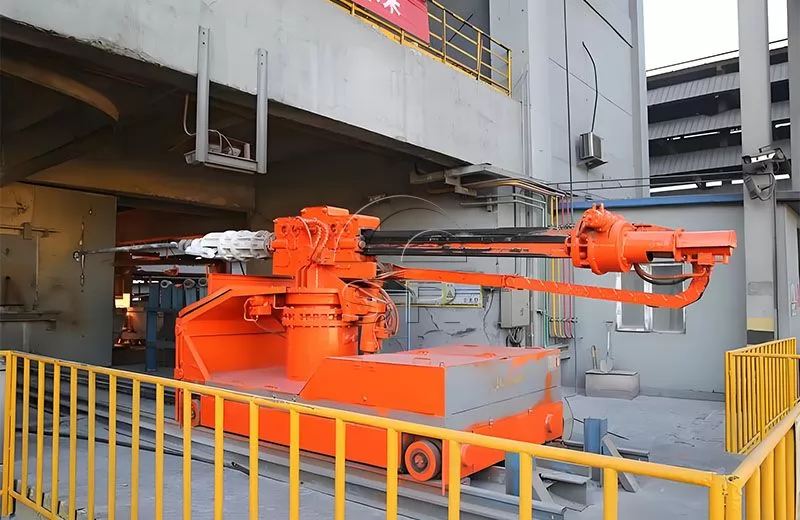

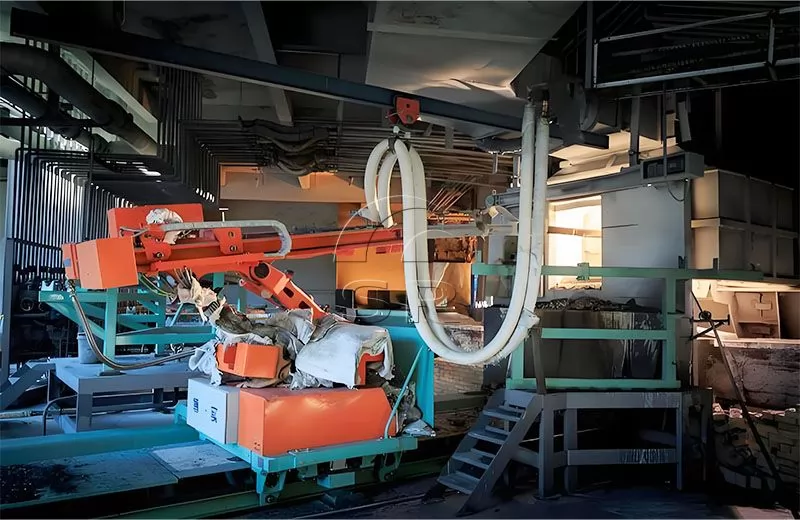

Устройство вскрытия и закрытия летки руднотермической печи

Подвесное устройство вскрытия и закрытия летки состоит из части вскрытия летки, части закрытия летки, ходовой части, подъемно-спускового механизма, гидравлической станции.

1) Часть вскрытия летки: состоит из устройства вскрытия летки и двигателя. Устройство вскрытия летки имеет конструкцию спирального поршня, характеризуется простой конструкцией, небольшим габаритным размером, высокой частотой удара, большим крутящим моментом, большой силой сверления. Для выпуска расплавленного металла из печи устройство вскрытия летки вращается и совершает удар, пока летка печи не вскроется. Двигатель в основном толкает звездочку, установленную на тележке, гидравлическим цилиндром, звездочка приводит в движение цепь, чтобы продвигать сверлильную установку вперед и назад. Двигатель обеспечивает большую тягу и работает стабильно.

2) Часть закрытия летки: имеет структуру последовательного соединения гидравлического цилиндра и цилиндра забивки летки глиной, ее основные характеристики: 1. положительная центровка, простой способ передачи, небольшое количество деталей, удобное ежедневное обслуживание; 2. улучшенное динамическое уплотнение, нет явления возврата глины в процессе забивки летки глиной, длительный срок службы гидравлического цилиндра. Кроме того, предусматривается движущаяся тележка, цилиндр забивки летки глиной устанавливается на тележке, гидравлический цилиндр приводит тележку в движение для регулирования расстояния цилиндра забивки от летки печи.

3) Ходовая часть: четыре ходовых колеса установлены на опоре основной рамы, двигатель, коробка передачи, цепь приводит ходовые колеса в катание на кольцевой дорожке.

4) Подъемно-спусковой механизм: предназначен для регулировки высоты работающего устройства вскрытия летки для совмещения его с летками выпуска шлака и расплавленного металла. Шасси соединяется с рамой устройства вскрытия и закрытия летки маятником шатуна, а высота центра устройства вскрытия и закрытия летки регулируется двумя наборами подъемно-спусковых цилиндров.

5) Гидравлическая станция: станция общего пользования для части вскрытия летки и части закрытия летки. Эта гидравлическая станция представляет собой боковую гидравлическую насосную станцию, работающую в режиме «одна в работе и одна в резерве». Устройство вскрытия летки может работать нормально при одном включенном гидравлическом двигателе, другой двигатель находится в резерве. Устройство вскрытия летки и устройство закрытия летки работают кратковременно. Двигатель масляного насоса гидравлической станции большую часть времени находится в состоянии останова. Следует остановить насос после окончания каждой работы устройства вскрытия летки. Каждый гидравлический элемент работает под управлением соответствующего перекрывающего клапана.

6) Режим управления - местный с помощью ручки и беспроводный дистанционный.

1. Подвесное гидравлическое устройство вскрытия и закрытия летки прикреплено к низу плоской балки перед печью (с дополнительной подвеской).

2. Принцип работы подвесного устройства вскрытия и закрытия летки состоит в том, что два комплекта механизмов выполняет вскрытие и закрытие летки соответственно, механизм вскрытия летки и механизм закрытия летки прикреплены к низу движущейся тележки.

3. Для выпуска расплавленного металла устройство вскрытия летки под действием двигателя перемещается перед печью, затем поворачивается и ударяет по летке печи, пока летка не откроется, после этого возвращается в первоначальное положение.

4. После окончания выпуска расплавленного металла устройство закрытия летки перемещается перед печью, нацеливается на летку печи, толкающий цилиндр проталкивает цилиндр забивки летки глиной в подходящее положение летки печи, последний цилиндр выталкивает огнеупорную глину для закрытия летки, после выполнения закрытия летки ходовая тележка выводит весь комплект механизма из высокотемпературной зоны перед печью.

Only one person is required for operation, reducing the number of workers, reducing the labor intensity of workers, and greatly shortening the time for opening and plugging holes.

Timely opening and plugging of holes can prevent the temperature in the furnace from dropping too low, and the opening time can be shortened by nearly one hour for each hot metal furnace, improving the process performance of electric furnace smelting.

Преимущества использования устройства вскрытия летки

Для работы требуется только один человек, что уменьшает количество рабочих, снижает трудоемкость персонала и значительно сокращает время вскрытия и закрытия летки.

Устройство обеспечивает своевременное вскрытие и закрытие летки, позволяющее предотвращать значительное снижение температуры в печи. Устройство может сокращать время открытия печи примерно на час в среднем при каждом выпуске расплавленного металла, что улучшает технологическую производительность электропечи по плавке.
