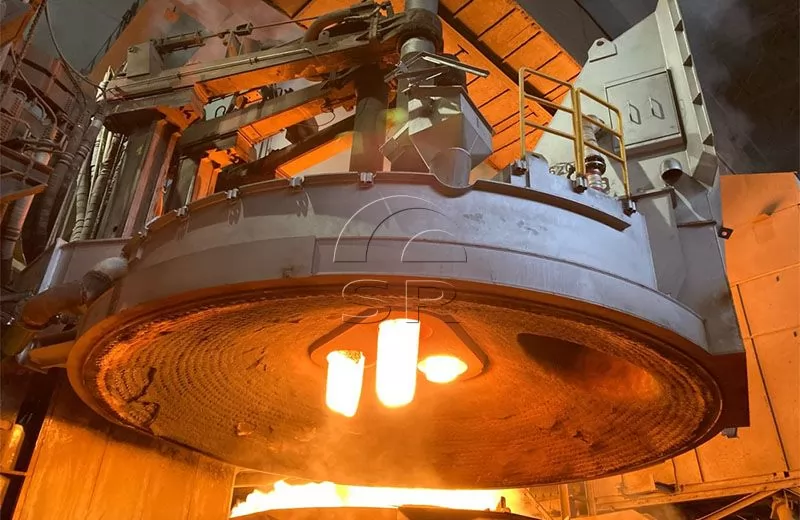

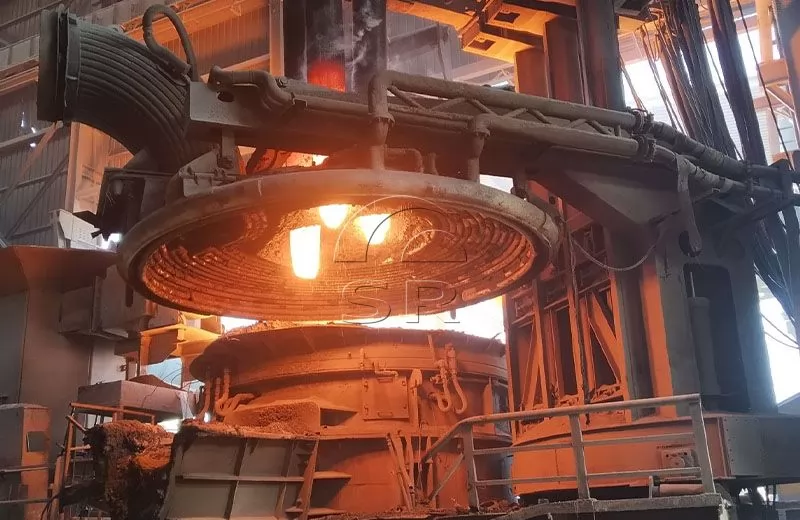

Устройство подъема и поворачивания крышки печи состоит из подъемного механизма, вращающегося механизма и вращающейся рамы.

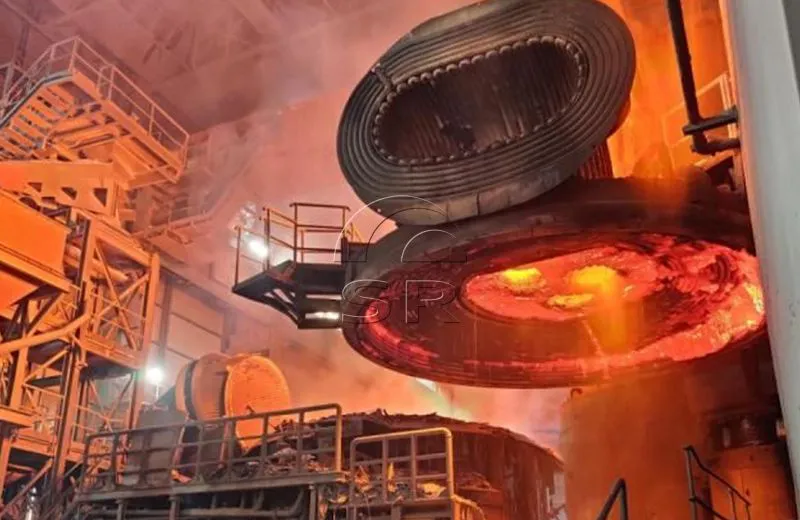

Введение Устройство подъема и поворачивания крышки печи

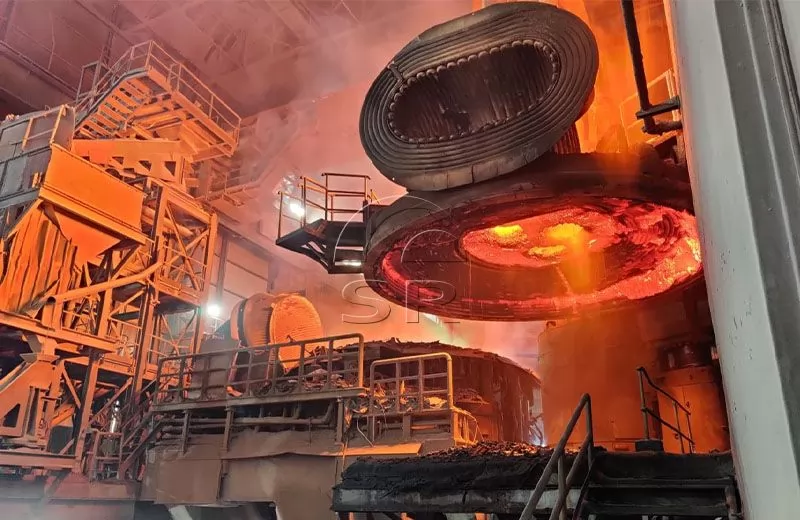

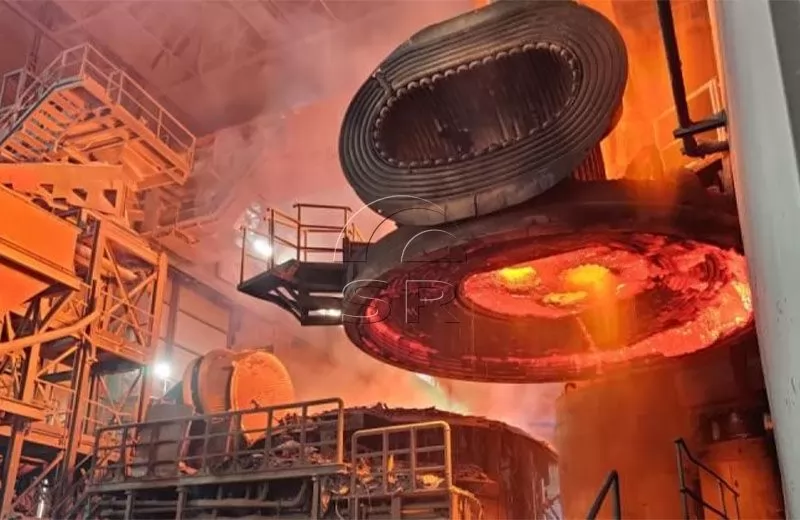

Устройство подъема и поворачивания крышки печи состоит из подъемного механизма, вращающегося механизма и вращающейся рамы. Подъемный механизм и вращающийся механизм установлены на вращающейся раме.
Предусмотрено блокирующее устройство, приводимое в движение гидравлическим цилиндром, может блокировать вращающуюся раму крышки печи.
Поворачивание крышки печи блокируется с ее подъемом. Когда вращающаяся рама поворачивается и крышка печи возвращается на корпус печи, вращающееся блокирующее устройство блокирует вращающуюся раму и наклоняющую раму.
Когда крышка печи поднимается, вращающееся блокирующее устройство приводит блокирующий штифт в движение из фиксирующего отверстия, при этом блокировка снимается.
Во время нормальной плавки, выпуска расплавленного металла, удаления шлака и других операций вращающаяся рама крышки печи и наклоняющий механизм, корпус печи, крышка печи и механизм подъема-спуска электродов полностью заблокированы на наклоняющей платформе.
Описание
Когда вращающаяся рама поворачивается и крышка печи возвращается на корпус печи, вращающееся блокирующее устройство блокирует вращающуюся раму и наклоняющую раму. Когда крышка печи поднимается, вращающееся блокирующее устройство приводит блокирующий штифт в движение из фиксирующего отверстия, при этом блокировка снимается. Во время нормальной плавки, выпуска расплавленного металла, удаления шлака и других операций вращающаяся рама крышки печи и наклоняющий механизм, корпус печи, крышка печи и механизм подъема-спуска электродов полностью заблокированы на наклоняющей платформе.
Подъемный механизм состоит из подъемного цилиндра, тяги, цепи. В качестве подъемного цилиндра используется стандартный гидравлический цилиндр.

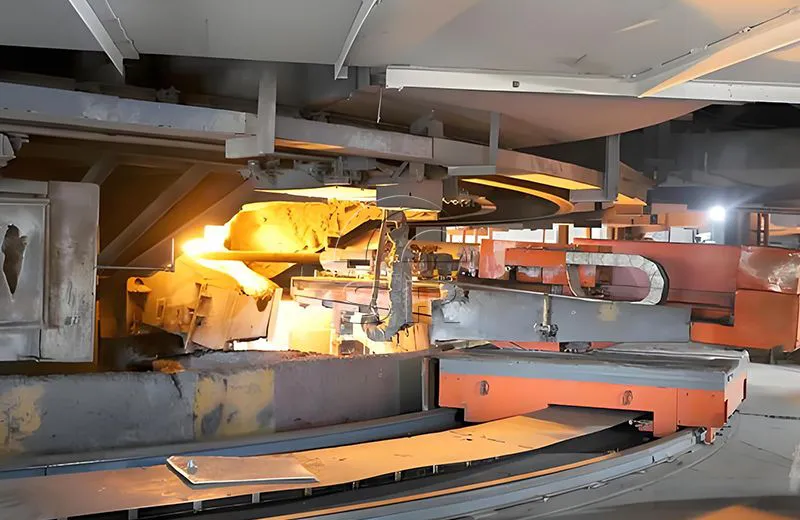

Вращающийся механизм состоит из поворотной опоры и вращающегося приводного цилиндра. Вращающийся механизм воспринимает статическую и динамическую нагрузку, возникающую в результате подъема и поворачивания крышки печи, может плавно перемещать поворотом крышку и подъемный механизм за счет силы от вращающегося гидравлического цилиндра. Угол поворота должен обеспечить полное открытие топки печи для удобной загрузки материалов с использованием корзины.

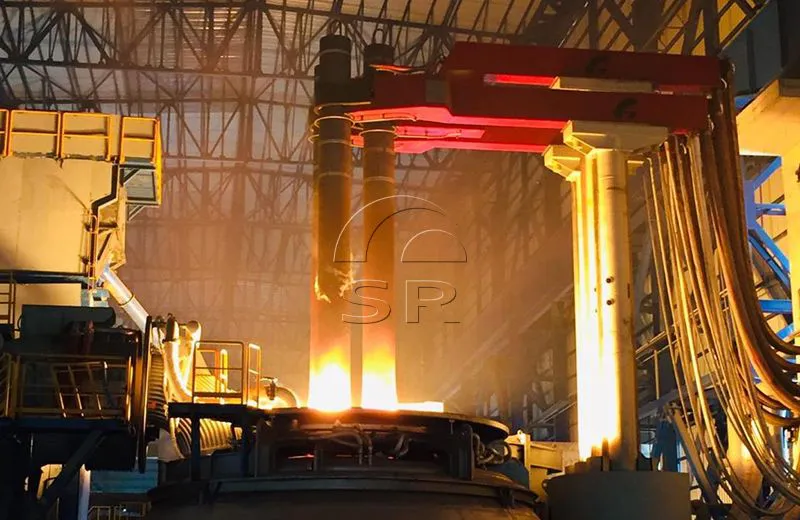

Вращающаяся рама состоит из подвесной балки, рамы, верхней платформы технического обслуживания, кронштейна цилиндра подъема-спуска электродов. Подвесная балка и рама изготовлены сваркой в коробчатой форме из листовой стали, сварены в одно целое на месте, являются рамой крепления устройства подъема-спуска электродов. направляющие ролики подъемно-спусковой стойки электрода также установлены на вращающейся раме, которая обладает достаточной термической прочностью и жесткостью. Вращающаяся рама совершает поршневое движение под воздействием движения вращающегося цилиндра, тем самым приводит крышку печи к открытию и закрытию. Выполняется загрузка электропечи.
К нижней плоскости рамы присоединен кронштейн подъемного цилиндра, на котором установлены подъемно-спусковые цилиндр и стойка. Кронштейн воспринимает силу тяжести и силу действия от вертикального движения электродов.
Для технического обслуживания электродов предусмотрена ремонтная платформа над подвесной балкой, вокруг платформы установлены перила для обеспечения безопасности обслуживающего персонала.
Сопутствующие товары
Ассортимент индивидуального металлургического оборудования и машин: электродуговая печь, дуговая печь с погруженной дугой, низкотемпературная плавильная печь, вакуумная печь, индукционная печь, система пылеудаления, оборудование для очистки воды и т. д. Предоставляя самые передовые услуги по интеграции оборудования, металлургическое оборудование может быть индивидуально настроено в соответствии с различными потребностями клиентов, а производственная мощность может быть скорректирована в соответствии с требованиями заказчика.

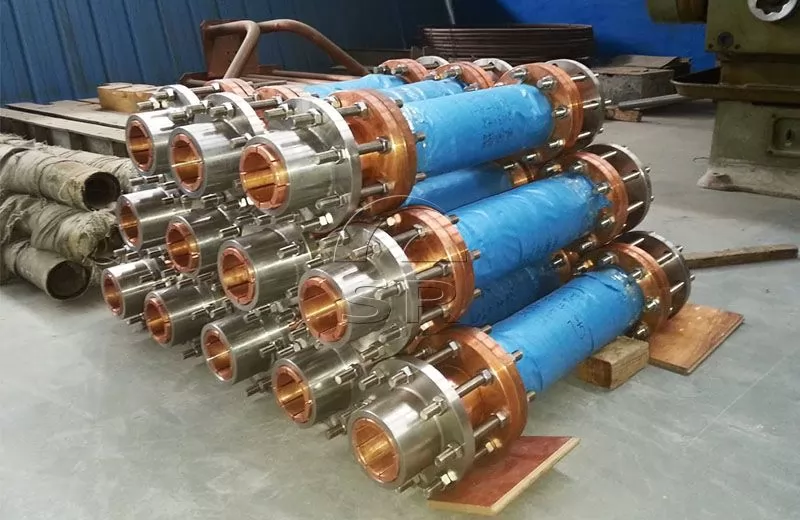

Компенсатор с водяным охлаждением
Водоохлаждаемый компенсатор для электродуговых и рудно-термических печей - это трубопроводное (Компенсатор с водяным охлаждение
Короткая сеть, также называемая линией большого тока, относится к общему термину для токопроводящих элементов от вторичной выход
отвод колошника печи с водяным охлаждением
Водоохлаждаемая изогнутая труба свода в основном используется для изменения направления потока дымовых газов в системе отвода д
Электродный патрон для электропечи
Sanrui предоставляет вам индивидуальные услуги, такие как патроны для электродов и контроллеры для электродуговых печей.
Устройство вскрытия и закрытия летки руднотермической печи
Машина для открытия и закрытия леточного отверстия рудно-термической печи - это специальное оборудование для открытия и закрытия
Кованые медные втулки являются одной из основных деталей рудно-термических печей (печей для металлического кремния, карбидных пе

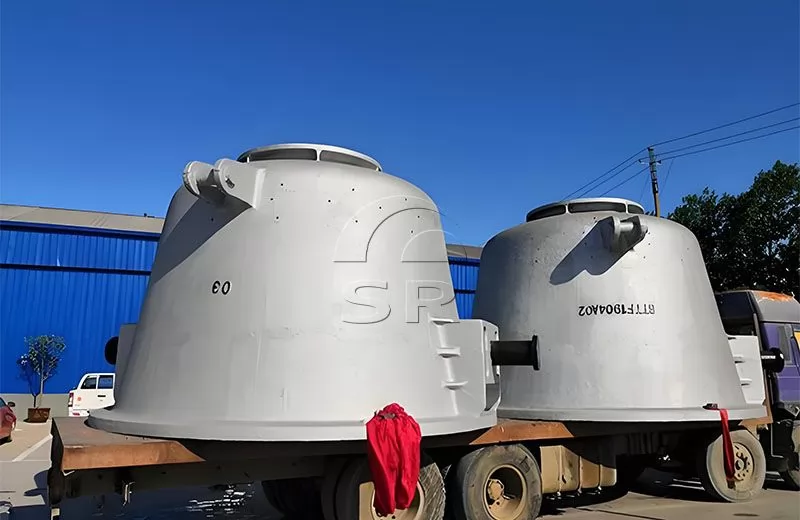

Шлаковый ковш, также называемый шлаковой чашей или шлаковым баком. Это важная часть производства стали. Шлаковый ковш используетс
